君合三篮行星机式涂覆机DSP T500
作者：网站管理员 时间：2019-03-04 15:29 浏览量：171
适用于锌铝微涂层金属防腐涂液以及与此涂液相配套的面涂/封闭剂、特氟龙等相似涂液的涂覆。
一、适用工件
中小型内六角、内十字、内梅花、外六角、螺栓、螺母垫片等标准件和中小型冲压件。

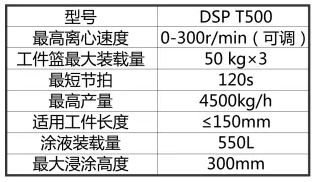

二、设备主要参数
三、性能特点
1.采用三篮行星式离心方式，双工位六篮互换；
2.离心效率高，涂层厚度均匀，无沉孔积液；
3.涂覆合格率可达99.9%以上，比传统设备涂覆合格率提升30%；
4.涂、离心功能一体化，废气可集中收集，更环保、更安全；
5.采用最先进的集成化控制系统，智能化操作系统，配备物联网通讯端口，可与其它配套设备实现智能化对接；
6.远程在线监控、故障整顿、工艺调试，可接入君合智能设备云平台；
7.涂液缸增加防飞溅升降套；
8.整机防爆设计，适各种型号锌铝涂液，符合国家安全标准；
9.涂料间和布料区有隔离房溶剂搜集系统，配合自动布料机构，既实现涂液的温湿度控制，也可以隔绝人员接触有机溶剂，保护人生安全。

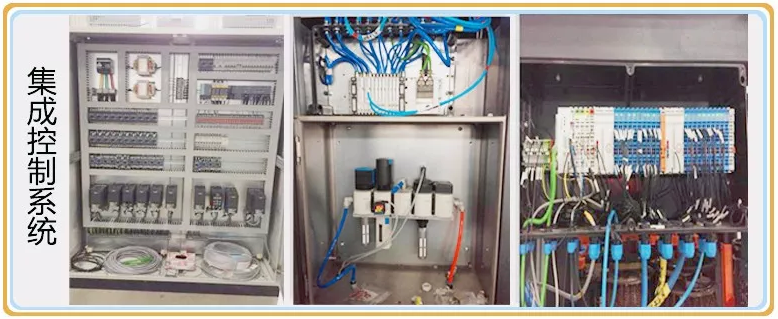

四、集成控制系统
1.涂覆设备、烧结炉和二涂输送设备形成集成统一的控制系统。
2.控制系统的控制器采用西门子S7-1500系列的PLC，采用总线通讯控制。

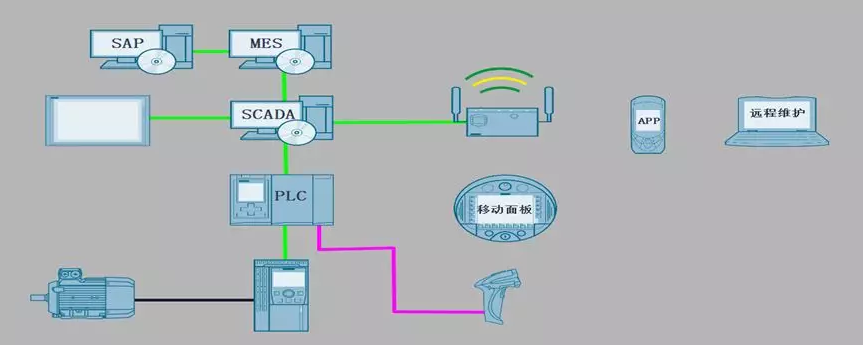

3.给SCADA系统和MES系统提供尽量多的信息反馈和数据采集：烧结炉每个区间的实时温度、网带走速、当前工件的位置信息、涂液实时温度、装载量、离心转速、动态气压、电机电流等数据。
4.在不可见区域安装工业视频监控,人工巡视更安全、便捷。

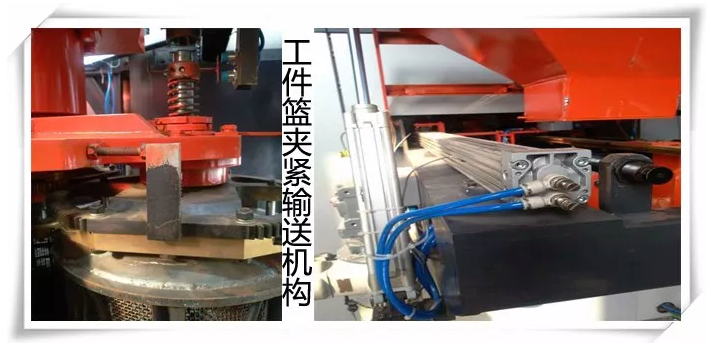

五、工件篮夹紧输送机构
1.工件篮使用上法兰限位块夹紧，结构紧凑，稳定性好。
2.工件篮使用无杆气缸滑轨拖拽式传动，机构紧凑，传动速度快。

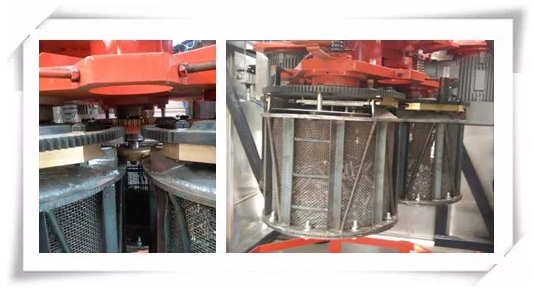

六、行星式离心机构
1.离心工件篮行星式排布，离心是工件甩向外侧，离心线速度高，工件一致性好。
2.反向离心前工件篮做180度自转换向，充分翻转工件，确保工件的低积液率。
3.通过调整离心时间、换向次数、离心速度等工艺参数可在合格率的条件下使设备达到最大的工作效率。

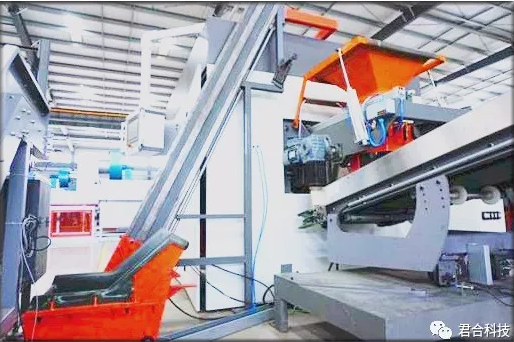

七、称重上料输送系统
1.采用排平铺布料称重，称重精度高，配合转接料斗，加快称重节拍。
2.在落差较大的转接区涂覆放磕碰涂层，大大减少工件的磕碰可撞击噪音。
3.每篮的称重不差小于1KG，每篮的称重上料时间小于30秒。
八、设备云平台服务系统
君合公司的设备云平台服务系统将于今年建成。届时出自君合公司的所有设备处了能连接客户公司内部的MES系统外，还可对接君合公司的云平台进行数据交换，云平台配有数据信息储存下载功能和设备生命周期管理等服务。
