行业新闻--新闻详情

君合科技新品JH-9318配制作业指导书

作者：网站管理员 时间：2019-02-25 14:11 浏览量：57

一、配液室仪器介绍

搅拌机、空调、2号柴氏杯、搅拌桶、温度计、恒温水浴槽、秒表、电子天平称、电子秤。

1、涂液储藏室的温湿度要求为温度保持在15-20℃，湿度保持在65%以下。

2、成品液而言，温度会影响反应平衡，温度高，涂液易老化，离子态锌、铝多，影响深层耐蚀性，附着力，应保存在20℃以下，避光存放。

3、成品液在30℃条件下可存放20天，建议尽快消耗使用。

1、将A\B剂进行温度调节至平均温度15-25℃(最佳18-20℃)之间。

2、将A剂转移到搅拌桶中快速搅拌，在此过程中一定要观察A剂是否充分搅拌分散开来。（目测）时间1h。

3、搅拌A剂完成后，（如A剂温度过高）因对A剂进行30min自然冷却，确保搅拌后的A剂温度与配置温度18-20℃保持一致。A剂主要成份锌、铝，状态浆状体，在搅拌过程中易产生热量（30-50℃），A、B剂混合后有10°的放热反应，因此如温度过高易（引起涂液老化）冒烟、烧坏现象。

4、将B剂分2-3次加入到搅拌机中，尽量贴桶壁倒入，在此过程中顺便利用B剂洗刷A剂桶，确保所有锌铝浆完全融合。

5、调整搅拌转速，搅拌形成漩涡高度控制在5-10cm。

6、在高速旋转时加入C剂，缓慢散在中间漩涡处，不能散在漩涡泡沫上，不能一下全部倒入，不易溶解且易结块，加入量按照需求的粘度称取。喷涂粘度控制在（2号柴氏杯）25-35秒（最佳27-32秒），加入量按照总重量0.2-0.6‰ ，浸涂粘度控制在（2号柴氏杯）100-120秒（最佳100秒），加入量按照总重量2-3‰。

7、C剂加入后（1-2小时）调整转速（起到消泡作用），看中间漩涡约有5cm即可。

8、维持该状态12-24h即可使用（刚开始的时候会有泡沫出现，随着时间的延长，泡沫自然会减少，但不会彻底消除）

9、使用前，将涂液在80-100目的不锈钢过滤网过滤后使用。

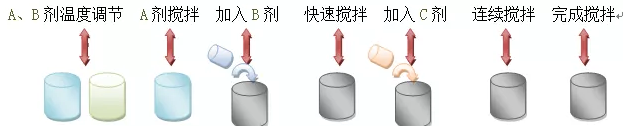

四、JH-9318涂液配制图示

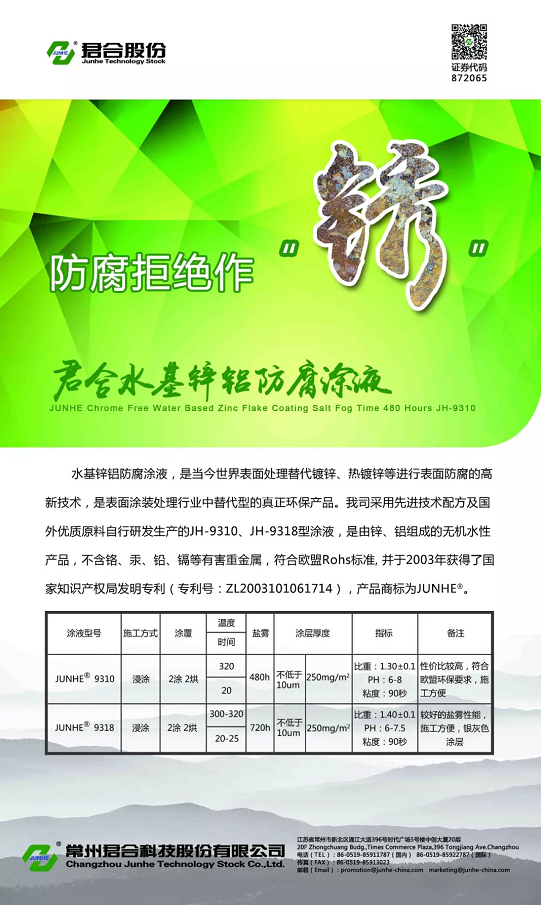

五、JH-9318涂料基本参数介绍

六、JH-9318涂料配制视频
